ПЛАТФОРМЫ

Платформа (фр. plateforme, от plat - плоский и forme - форма) - грузовой вагон открытого типа, предназначена для перевозки длинномерных грузов, металлоконструкций, контейнеров, колесной и гусеничной техники, пакетированных грузов и некоторых сыпучих грузов, не требующих защиты от атмосферных осадков.

К универсальным платформам относятся четырехосные платформы с боковыми бортами, шарнирно связанными с рамой и могущими откидываться вниз до вертикального положения при перевозке грузов, ширина которых больше ширины платформы, а также с торцевыми бортами, которые в открытом положении ложатся горизонтально на кронштейны концевых (лобовых) балок рамы платформы.
Высота торцевых бортов (400 мм) выбрана из такого расчета, чтобы при откинутых в горизонтальное положение бортов у двух сцепленных платформ и сжатых поглощающих аппаратах автосцепок обеспечивалось расстояние, достаточное для размещения человека между платформами. В горизонтальном положении торцевые борта сцепленных платформ образуют мостик для проезда самоходом при погрузке на платформы колесной и гусеничной техники. Борта кроме усилий от распора сыпучих грузов в восприятии действующих на платформу эксплуатационных нагрузок участия не принимают, поэтому платформа имеет мощную раму, способную нести на себе все виды эксплуатационных нагрузок.

Основные технические характеристики платформ приведены в разделе "Платформы".

Платформы подразделяют на универсальные (для перевозки различных грузов большой номенклатуры) и специализированные (для перевозки грузов определённого вида).
Универсальные платформы имеют мощную стальную сварную раму с деревянным или дерево-металлическим настилом пола и металлическими откидными боковыми и торцевыми бортами. Настил пола платформы подкреплён дополнительными балками рамы. Торцевые борта в открытом положении служат переездными мостками для погрузки колёсной техники самоходом. На платформе допускается перевозка как распределённых, так и сосредоточенных в средней части грузов (45 тонн на платформе длиной 3 метра и 60 тонн на платформе длиной 4,3 метра).

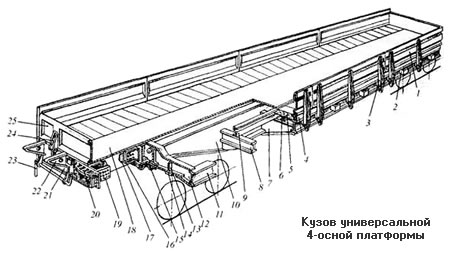

Кузов четырехосной платформы общего назначения (универсальной - см. рис) состоит из рамы, оборудованной восемью продольными боковыми 1 и двумя торцовыми 25 бортами. Рама сварная, снабжена мощной хребтовой балкой 10, состоящей из двух двутавров переменной высоты, уменьшающейся к консольным частям. Боковые продольные балки 77 - из двутавров, а шкворневые 12 - замкнутого поперечного сечения. В месте пересечения хребтовой 10 и шкворневых 12 установлены пятники 75, сверху которых имеются усиления надпятниковыми диафрагмами. В консольных частях хребтовой балки 10 укреплены задние 16 и передние 19 упорные кронштейны, объединенные ударной розеткой автосцепки 20, а также предохранительные планки 17, предназначенные для защиты от истирания вертикальных стенок двутавров. На нижнем листе шкворневых балок установлены скользуны 14, над которыми расположены усиливающие ребра 13.
На концевых балках 21 укреплены кронштейны 22, служащие опорой для торцовых бортов 25 в открытом положении. При погрузке колесной техники самоходом с заездом вдоль платформы кронштейны 22 и торцовые борта 25 воспринимают значительную нагрузку. На концевой балке 21 укреплен рычаг 23 расцепного привода автосцепки. Основные поперечные балки 7 рамы - переменного по высоте, а промежуточные 8 - постоянного двутаврового сечения. Верхняя плоскость поперечных балок 7, 8, 12 расположена ниже уровня пола на высоту вспомогательных продольных балок 6 и 9.
Настил пола комбинированный: металлический 18 в средней части и деревянный 5 по бокам. Доски пола одним концом заводятся в S-образную балку 9, а другой их конец укреплен к продольным боковым балкам 11 гнутым специальным элементом 4. На боковых продольных балках рамы укреплены лесные скобы 2, а также кронштейны шарниров и упоры клиновых запоров 3 продольных бортов. Торцовые борта 25, имеющие меньшую высоту по сравнению с продольными, в вертикальном положении фиксируются клиновыми запорами 24.
До 1952 г. строились платформы с деревянными бортами. Однако вследствие низкой эксплуатационной надежности бортов постройка таких платформ была прекращена. В 1952-1962 гг. выпускались платформы грузоподъемностью 62 т (длина по концевым балкам рамы 13,4 м; погрузочная площадь пола 36,8 м2; металлические борта высотой 450 мм из штампованных металлических листов толщиной 3 мм с вертикальными гофрами). Для защиты продольных бортов от повреждений при открывании на боковых балках рамы предусмотрены упругие пластины. При перевозке грузов, ширина которых больше ширины пола платформы, продольные борта у этих платформ открываются вниз на 180° и в этом положении прикрепляются к боковым балкам рамы бортовыми кольцами, которые накидываются на специальные крючки. Постройка платформ была прекращена вследствие недостаточной прочности пола, слабо подкрепленного двумя продольными балками, а также недостаточной жесткости бортов и несовершенства их запоров в вертикальном положении. В дальнейшем грузоподъемность строящихся универсальных платформ увеличилась с 62 т до 71 т, а линейные размеры и погрузочная площадь пола при этом остались практически неизменными. В результате этого уменьшилась удельная площадь пола, приходящаяся на тонну грузоподъемности платформы, упала средняя статическая нагрузка платформы и снизилась эффективность платформ в эксплуатации.

Совершенствование платформ направлено на повышение грузоподъемности, прочности и их надежности без изменения конструктивных схем и улучшения технико-экономических характеристик. Например, платформа модели 13-4012 по техническому решению и качеству постройки отвечает высоким эксплуатационным требованиям, но имеет недостаточно высокие экономические показатели: грузоподъемность используется лишь на 55% (по сравнению с платформами постройки 1950-55 гг. степень использования этой платформы снизилась на 8% вследствие увеличения грузоподъемности без увеличения погрузочной площади пола). Разработана более эффективная по технико-экономическим показателям универсальная платформа модели 13-491, отвечающая повышенным требованиям эксплуатации. Кузов платформы удлинен на 5 м, вследствие чего на 40% увеличилась площадь пола, коэффициент использования грузоподъемности повысился до 0,8 (вместо 0,55), снизилась себестоимость перевозок грузов. Кузов имеет 14 боковых бортов (по 7 с каждой стороны), рама платформы значительно усилена за счет применения двутавров № 90 для хребтовой балки и № 55 для боковых балок, имеющих форму балки равного сопротивления изгибу.
