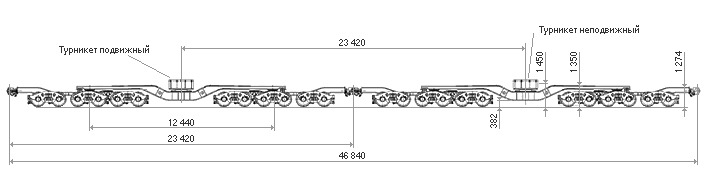

Сцепной транспортёр, модель 14-6061
тип 3976 (3977)

транспортер мод. 14-6061
Предназначен для перевозки длинномерных тяжеловесных грузов преимущественно цилиндрической формы или с плоскими опорами таких, как – химические реакторы, автоклавы, ректификационные колонны, печи с вращающимися барабанами и др. Веса груза распределяется на две сцепленные между собой специальные грузонесущие секции. Для размещения и крепления груза секции оборудованы турникетными опорами, имеющими возможность поворота в горизонтальной плоскости относительно центральной вертикальной оси турникетных опор.
Тип вагона   -
Грузоподъемность, т 340
Масса тары вагона (без промежуточной платформы), т 170
Габарит по ГОСТ 9238 02-ВМ (02-Т)
Длина по осям автосцепок, мм 46840
База по турникетам, мм
- без промежуточной платформы
- с промежуточной платформой (типа 3981)
23420
34560
Высота от УГР (порожнего/груженого), мм:
- до поверхности турникетов
- до поверхности пола
- по краям
1450/1380
1350/1300
1274/1224
Клиренс, мм
- порожнего
- груженого
382
352
Количество осей, шт. 24
Количество тележек, шт.
- 2-осных
- 4-осных
4
4
Минимальный радиус проходимой кривой, м 125
